Cum funcționează un servocontroler de curent continuu?

În domeniul automatizării și controlului de precizie, servocontrolerele DC joacă un rol esențial. În calitate de furnizor de servocontroler DC, sunt adesea întrebat despre cum funcționează aceste dispozitive. În acest blog, voi aprofunda în funcționarea interioară a unui servocontroler DC, explorând componentele, principiile și aplicațiile acestuia.

Înțelegerea elementelor de bază ale unui sistem servo DC

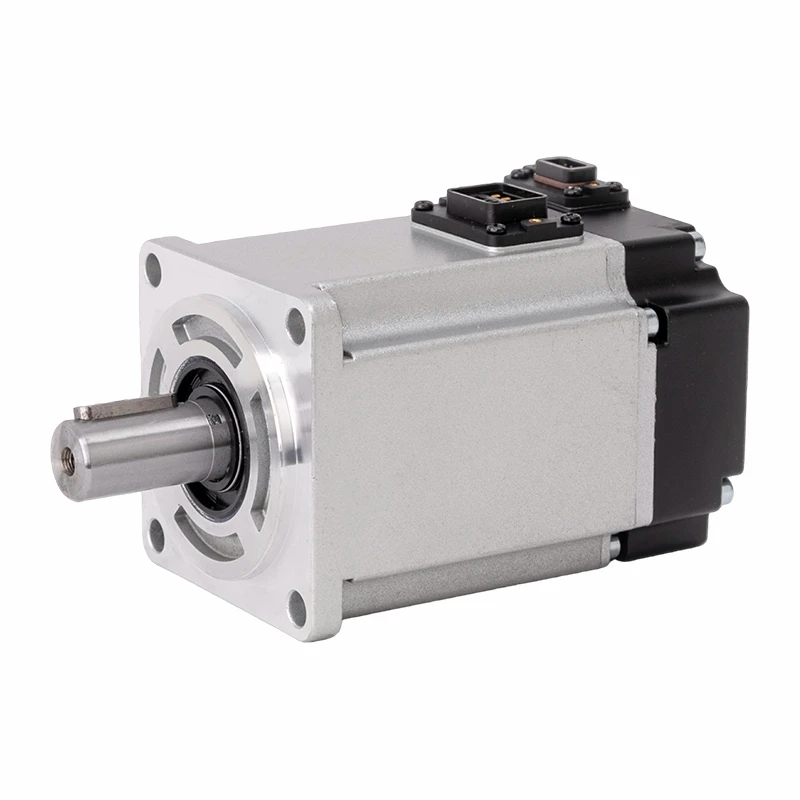

Un servosistem DC este format din trei componente principale: un servomotor DC, un dispozitiv de feedback și un servocontroler DC. Servomotorul DC este responsabil pentru transformarea energiei electrice în mișcare mecanică. Dispozitivul de feedback, cum ar fi un encoder sau un resolver, furnizează informații despre poziția, viteza și cuplul motorului. Servocontrolerul DC procesează aceste informații de feedback și ajustează tensiunea sau curentul de intrare a motorului pentru a obține mișcarea dorită.

Cum funcționează un servocontroller DC

Funcționarea unui servocontroler DC poate fi împărțită în mai multe etape:

1. Intrare punct de referință

Primul pas este să setați poziția dorită, viteza sau cuplul motorului. Acest punct de referință poate fi introdus printr-o varietate de mijloace, cum ar fi un potențiometru, o intrare digitală sau o interfață de comunicare. Valoarea de referință reprezintă valoarea țintă pe care ar trebui să o atingă motorul.

2. Obținerea feedback-ului

Dispozitivul de feedback monitorizează continuu poziția actuală, viteza și cuplul motorului. Acesta trimite aceste informații înapoi la servocontrolerul DC sub formă de semnale electrice. Semnalele de feedback sunt comparate cu valoarea de referință pentru a determina eroarea dintre valorile dorite și cele reale.

3. Calcularea erorilor

Servocontrolerul DC calculează eroarea dintre valoarea de referință și semnalele de feedback. Această eroare reprezintă diferența dintre mișcarea dorită și cea reală a motorului. Controlerul folosește această eroare pentru a determina acțiunea corectivă corespunzătoare.

4. Algoritm de control

Servocontrolerul DC folosește un algoritm de control pentru a calcula tensiunea sau curentul de ieșire necesar pentru a minimiza eroarea. Există mai multe tipuri de algoritmi de control, cum ar fi controlul proporțional-integral-derivat (PID), care este utilizat pe scară largă în sistemele servo DC. Controlerul PID ajustează ieșirea pe baza termenilor proporționali, integrali și derivati ​​ai erorii.

5. Generare ieșire

Pe baza algoritmului de control, servocontrolerul DC generează tensiunea sau curentul de ieșire adecvat pentru a conduce servomotorul DC. Ieșirea este de obicei sub forma unui semnal de modulație pe lățime a impulsului (PWM), care controlează tensiunea medie aplicată motorului. Semnalul PWM poate fi ajustat pentru a varia viteza și cuplul motorului.

6. Controlul motorului

Tensiunea sau curentul de ieșire de la servocontrolerul DC este aplicat servomotorului DC. Motorul transformă această energie electrică în mișcare mecanică, determinând rotirea motorului. Dispozitivul de feedback monitorizează continuu mișcarea motorului și oferă feedback actualizat controlerului, permițându-i să facă ajustări în timp real.

Componentele unui servocontroller DC

Un servocontroler DC constă de obicei din următoarele componente:

1. Microcontroler

Microcontrolerul este inima servocontrolerului DC. Procesează intrarea punctului de referință, semnalele de feedback și algoritmul de control. De asemenea, generează semnale de ieșire pentru a conduce motorul. Microcontrolerul poate fi un microcontroler cu un singur cip sau un microprocesor mai complex.

2. Amplificator de putere

Amplificatorul de putere este responsabil pentru amplificarea semnalelor de ieșire de la microcontroler la un nivel suficient pentru a conduce servomotorul DC. Amplificatorul de putere poate fi un amplificator liniar sau un amplificator de comutare. Amplificatoarele de comutare sunt mai eficiente și sunt utilizate în mod obișnuit în servocontrolerele DC.

3. Interfață de feedback

Interfața de feedback este utilizată pentru a conecta dispozitivul de feedback la servocontrolerul DC. Acesta convertește semnalele de feedback de la dispozitiv într-un format care poate fi procesat de microcontroler. Interfața de feedback poate fi analogică sau digitală, în funcție de tipul dispozitivului de feedback.

4. Interfață de comunicare

Interfața de comunicare permite servocontrolerului DC să comunice cu alte dispozitive, cum ar fi un controler logic programabil (PLC) sau un computer. Interfața de comunicație poate fi o interfață serială, cum ar fi RS-232 sau RS-485, sau o interfață de rețea, cum ar fi Ethernet.

Aplicații ale servocontrolerelor DC

Servocontrolerele DC sunt utilizate pe scară largă într-o varietate de aplicații, inclusiv:

1. Robotică

Servocontrolerele DC sunt folosite pentru a controla mișcarea brațelor robotice, a articulațiilor și a prinderilor. Acestea oferă un control precis al poziției, vitezei și cuplului robotului, permițându-i robotului să efectueze sarcini complexe cu o precizie ridicată.

2. Mașini-unelte

Servocontrolerele DC sunt utilizate în mașini-unelte, cum ar fi strunguri, mașini de frezat și polizoare. Acestea controlează mișcarea sculelor de tăiere și a piesei de prelucrat, asigurând precizie și calitate înaltă în procesul de prelucrare.

3. Mașini de ambalare

Servocontrolerele DC sunt utilizate în mașinile de ambalare pentru a controla mișcarea materialelor de ambalare, cum ar fi benzile transportoare, mașinile de umplere și mașinile de etichetare. Acestea oferă un control precis al procesului de ambalare, asigurând o calitate și productivitate consecvente.

4. Echipamente medicale

Servocontrolerele DC sunt utilizate în echipamente medicale, cum ar fi roboți chirurgicali, sisteme de imagistică și dispozitive de monitorizare a pacientului. Ele asigură un control precis al mișcării și funcționării echipamentului, asigurând un tratament medical sigur și eficient.

Concluzie

În concluzie, un servocontroler DC este un dispozitiv sofisticat care joacă un rol crucial în aplicațiile de control de precizie. Înțelegând cum funcționează un servocontroler DC, puteți lua decizii informate atunci când selectați și utilizați aceste dispozitive. În calitate de furnizor de servocontroler DC, oferim o gamă largă de produse de înaltă calitateServocontroller DCcare sunt concepute pentru a satisface nevoile diverselor aplicații. Dacă sunteți interesat să aflați mai multe despre produsele noastre sau aveți întrebări, vă rugăm să nu ezitați să ne contactați pentru o discuție detaliată și o potențială achiziție.

Referințe

• Dorf, RC și Bishop, RH (2016). Sisteme moderne de control. Pearson.
• Kuo, BC (2002). Sisteme automate de control. Prentice Hall.
• Ogata, K. (2010). Inginerie modernă de control. Prentice Hall.
